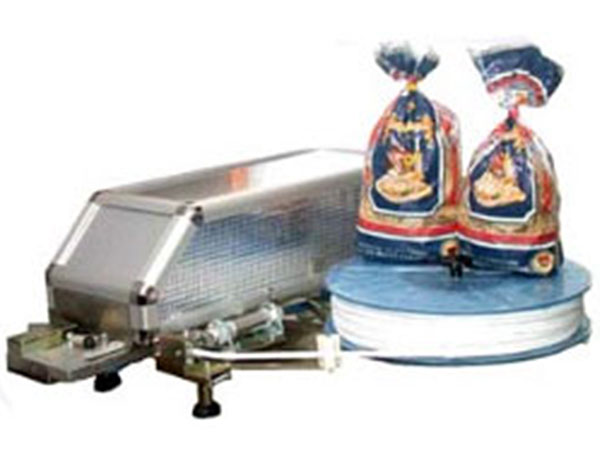

Полуавтоматический клипсатор МОЛНИЯ-2

Ручной клипсатор Молния-2 (Молния-3) предназначен для закрывания готовых пакетов с продукцией способом клипсования, т.е. постановки цветной металлопластиковой клипсы на горловину пакета. После клипсования на клипсе отмечается дата упаковки. Модель клипсатора Молния-2 имеет блок печати, которая наносится на клипсу способом тиснения.

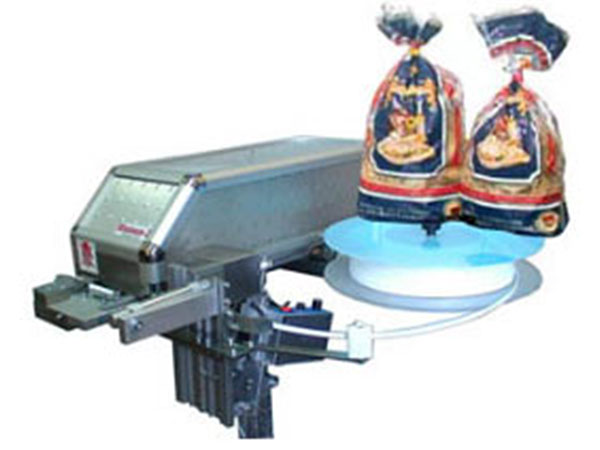

Полуавтоматический клипсатор МОЛНИЯ-3

Клипсатор Молния-3 имеет термотрансферный блок печати. Печать наносится с помощью нагретых цифр ч\з печатающую ленту (расчёт - длина ленты 100 м, рассчитана на 10000 оттисков). При таком способе печати на клипсе остаются чёткие печатные символы (цифры, точки) черного цвета. Цвет оттиска может меняться в зависимости от цвета используемой печатающей ленты. Благодаря такому способу упаковки продукция приобретает празднично-подарочный вид. Области применения – пищевая промышленность (для упаковки хлеба, мелкоштучных хлебобулочных изделий и т.п.), сфера торговли и общественного питания, сувениры и подарки и т.д.

Ручной клипсатор Молния-2 (Молния-3) может быть выполнен в вариантах

Настольном

для установки на производственные столы

Напольном

на собственной опоре–подставке для автономного размещения в цеху

Комбинированном

на собственной опоре подставке, но с возможностью трансформации в настольный вариант

Функционально клипсатор пакетов можно разделить на 3 основных блока

блок формирования и постановки клипсы

выполнен на базе главного цилиндра

блок протяжки клипсовой ленты

выполнен на базе цилиндра механизма протяжки и обгонной муфты

блок простановки даты

способом рельефного тиснения клипсы или термопринтер (как вариант)

Старт рабочему процессу ручного клипсатора дается нажатием на управляющий курок, выполненном на баз е спускового управляющего клапана и смонтированном в прорези захватов клипсатора . Нажатие на управляющий курок осуществляется горловиной упаковочного пакета при перемещении горловины пакета в прорези захватов. При открывании защитного кожуха-глушителя работа ручного клипсатора блокируется, т.е. устройство не функционирует благодаря концевому выключателю на базе клапана.

Технические характеристики

Номинальное рабочее давление, кПа	400 – 600
Длительность рабочего цикла (начало и конец формирования клипсы), сек	0,4 – 0,7
Ширина прохода для клипсы, мм, не менее	8
Длина клипсы (варьируемая при настройке), мм	37 – 43
Суммарный рабочий объем пневмоцилиндров, куб. см	150
Вес клипсатора (без бабины и опоры-подставки), кг	20
