Автоматическое смешивание в потоке (в пропорциях, обеспечивающих заданную концентрацию на выходе) раствора соли предельной концентрации и воды, дозирование раствора нужной концентрации с помощью крыльчатого или электромагнитного расходомера.

Установка приготовления и дозирования солевых растворов

Установка приготовления и дозирования в потоке
солевых растворов заданной плотности

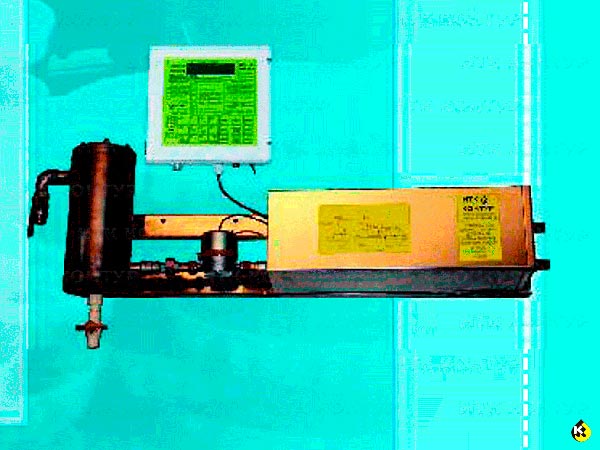

КОНТУР Х430

Работа Установки основана на классическом принципе: автоматическое смешивание в потоке (в пропорциях, обеспечивающих заданную плотность на выходе) раствора соли предельной концентрации и воды, а затем дозирование раствора в соответствии с рецептом.


Применение электрогидравлического блока для управления потоком жидкости обеспечивает мягкое включение и выключение, исключающее появление гидравлических ударов.

В Установке используется крыльчатый расходомер с электрическим выходом или аналогичный.

Установка имеет модульную конструкцию, что позволяет заменить при необходимости любой узел за несколько минут, используя стандартный инструмент.

Элементы гидравлического тракта, находящиеся в непосредственном контакте с раствором, а также корпусные детали электрогидравлического блока и пульта управления также сделаны из нержавеющей стали. Панель управления пульта покрыта износостойкой и влагостойкой защитной пленкой.

Установка имеет разветвленную систему аварийных ситуаций, связанных с отклонением от стандартного режима работы, в том числе подачу звукового сигнала при отклонении концентрации приготавливаемого раствора свыше предельно допустимого значения.

При необходимости с помощью Установки можно дозировать только воду. Для этого достаточно ввести рецепт с плотностью солевого раствора, равной 1,00, и Установка сольет заданное количество водопроводной воды.


Предельно допустимые давления в подводящих магистралях, кг/см20,2 min
6,0 max
Различие давлений в магистралях воды и соли, %, не более20
Производительность (скорость слива по воде) л/мин, не менее:
• При Рmin12
• При Рmax60
Диапазон дозирования, л1) 1,0 - 99,9
2) 1,0 - 500,0
Предельно допустимая относительная погрешность дозирования, %5 ± 2,5
Диапазон изменения концентрации 325 солевого раствора на выходе установки, °С
• В единицах концентрации Г/л0 - 325
• В единицах плотности Г/см31,00 - 1,21
Точность поддержания концентрации на выходе в рабочем диапазоне, %, не хуже± 3
Время выхода установления заданной концентрации, сек, не более10
Напряжение питающей сети220 В 50 Гц, однофазная
Потребляемая мощность, Вт, не более100
Напряжение питания всех исполнительных элементов электрогидравлического блока, В12
Габаритные размеры Установки, мм150x500x150
Масса Установки (с упаковкой), кг30

Основными составными частями Установки являются:

Блок электрогидравлический двухканальный Х-43

Пульт управления (со встроенным блоком питания) Х-12

Датчик для контроля плотности солевого раствора, получаемого на выходе Установки
