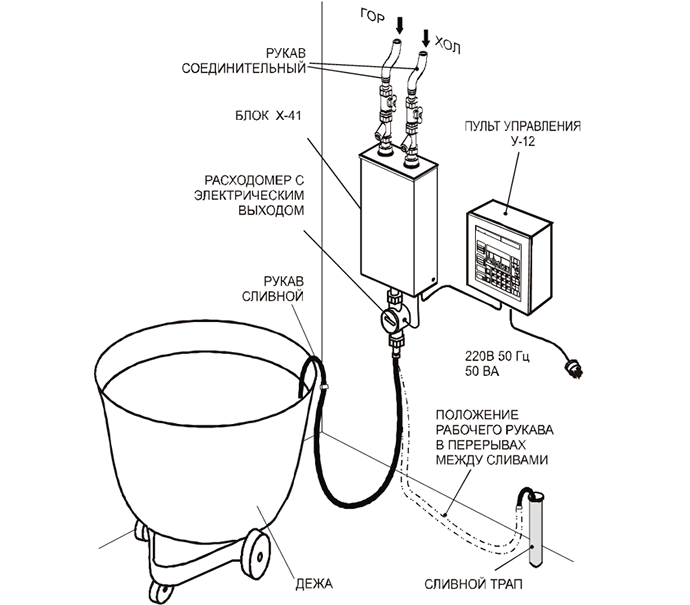

Работа Установки основана на классическом принципе: автоматическое смешивание в потоке (в пропорциях, обеспечивающих заданную температуру) горячей и холодной воды, а затем дозирование воды нужной температуры с помощью крыльчатого или электромагнитного расходомера.

Установка дозирования воды КОНТУР Х410ПВ

Установка приготовления и дозирования в потоке
воды заданной температуры

КОНТУР Х410ПВ

В Установке предусмотрено поддержание требуемой температуры воды в паузах (перерывах) между рабочими сливами.

Установка может поставляться с полнокомплектным шкафом управления Х-32. Это позволяет впоследствии подключить к ней блок дозирования сыпучих компонентов и получить комплекс рецептурного дозирования жидких и сыпучих компонентов по единому рецепту Х810, Х820, Х850.


Электрогидравлический блок

для управления потоком жидкости
обеспечивает мягкое выключение, исключающее появление гидравлических ударов.

Шаровые краны c электроприводами,

закрепленные внутри корпуса, осуществляют регулирование потоков холодной и горячей воды. Время закрывания и открывания крана (кранов) составляет ≈0,5 сек.

Модульная конструкция

позволяет заменить при необходимости любой узел за несколько минут, используя стандартный инструмент.

Крыльчатый расходомер

типа СГВ-15 с электронным выходом или аналогичный.
Эти счетчики предназначены только для работы с водой (t = 5…90°С).

Коррозийно-стойкая нержавеющая сталь или хромированная латунь

для всех детали гидравлического тракта. Корпуса электрогидравлического блока и пульта управления из нержавеющей стали.

Выдача аварийного сигнала

в ситуациях, связанных с отклонением от стандартного режима приготовления воды, в том числе при отклонении температуры воды свыше предельно допустимого значения.


Предельно допустимые давления в подводящих магистралях, кг/см20,2 min
6,0 max
Различие давлений в магистралях холодной и горячей воды Рхол./Ргор.(Ргор./Рхол.), не более2
Производительность (скорость слива по воде) л/мин, не менее:
• При Рmin12
• При Рmax60
Диапазоны дозирования воды, л1) 1,0 ± 99,9
2) 1 ± 500
Предельно допустимая относительная погрешность дозирования, %± 2,5
Диапазон рабочих температур воды на выходе Установки, °С(+5) ± (+60)
Точность поддержания температуры воды в рабочем диапазоне, °С, не хуже± 2
Время выхода на режим регулирования заданной температуры, сек, не более10
Наличие системы автоматического поддержания температуры в промежутках между дозированием (РЕЖИМ А0)есть
Напряжение питающей сети220В 50Гц, однофазная
Потребляемая мощность, Вт, не более100
Напряжение питания всех исполнительных элементов электрогидравлического блока, В12В
Габаритные размеры Установки, мм:
• Электрогидравлический блок Х-41ПВ150x500x150
• Пульт управления У-12250x250x100
Масса Установки, кг:
• Установка в упаковке26
• Электрогидравлический блок Х-41ПВ10
• Пульт управления У-126

Пульт управления (со встроенным блоком питания)

На дисплее индицируются температура, доза, расход воды (мл/сек) и другие показатели. Набор параметров производится с помощью 21 кнопочной клавиатуры.

Блок электрогидравлический двухканальный

Х-41ПВ
включает в себя
контроллер, 2 электропривода с датчиками положения, датчик температуры и расходомер.

Расходомер

крыльчатый – в модели СГВ
электромагнитный – в модели ЭМР
