Станция дозирования шестиканальная КОНТУР С530–6 предназначена для подачи жидких компонентов (масло, соус, маринад т.п.) в многоместную упаковку на термоформовочных машинах (ТФМ).

Станция дозирования легко текучих жидкостей для термоформеров КОНТУР С530-6

Станция дозирования легко текучих жидкостей для термоформеров

КОНТУР С530-6

входит в состав технологических линий по производству соков, молочных продуктов и других изделий, а также пресервов и консервированной продукции с использованием оригинальных рассолов и заливок.

вода

вода

раствор

раствор

масло

масло

жир

жир

Оборудование данного типа может использоваться как при производстве многокомпонентных составов, так и для мерного распределения подготовленных растворов или конечного продукта в емкости, подлежащие последующему запечатыванию и отправке для реализации через торговые сети.


Простая настройка

дозаторов в соответствии с выбранной рецептурой.

Легкая корректировка

при необходимости изменения основных параметров.

Память рецептуры

до 90 рецептов.

Точное отмеривание

жидких субстанций в соответствии с требованиями рецептуры.

Минимальная погрешность

дозировки и строгое соблюдения установленной рецептуры.

Контроль за расходом

составляющих компонентов в течение производственного цикла.


Количество сливов в минуту (при величине дозы до 150 г на канал)15
Производительность канала по воде мин/ макс. значение, г/с2 … 30
Дискретность установки дозы, г1
Предельно допустимая основная погрешность дозирования одного слива для воды±1%
для других компонентов±2%
Диаметр отверстия клапана подачи, мм5
Потребляемая мощность, ВА, не более200
Габаритные размеры (ШxВxГ) электрогидравлического блока, мм, не более200х160х420
Габаритные размеры (ШxВxГ) шкафа управления, мм, не более150х400х300
Габаритные размеры (ШxВxГ) блока питания, мм, не более220х520х100
Напряжение питающей сети3Х380 В 50 Гц (три фазы)
Потребляемая мощность, кВт, не более0,2
Напряжение питания всех исполнительных элементов, В12
Масса Станции (без БП), кг28

Способы задания величины порции:

цифровой набор в граммах (миллилитрах)

цифровой набор в секундах

и фиксация этого времени в памяти контроллера шкафа управления.


Типы станций дозирования жидких компонентов

В зависимости от консистенции жидкости в станциях используется два способа порционного дозирования:

- с замером, регулируемым изменением объема мерной камеры;
- с замером по массе отмеряемых жидких компонентов.

Выбор того или иного способа отмеривания диктуется особенностями технологии производства и использованием сырья определенного типа.

В станциях дозирования, предназначенных для работы с вязкими жидкостями, наиболее целесообразно применение дозаторов по массе.


Станция устанавливается непосредственно на машину.

В основе работы Станции лежит принцип изобарического порционного розлива жидкости по времени истечения через сливные отверстия клапанов гидравлического блока.

← как увеличить изображение

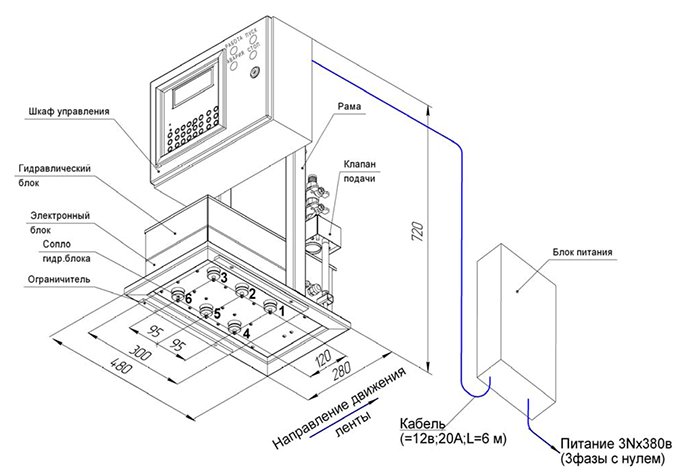

Станция состоит из:

- гидравлической системы;
- электромеханической системы.

Гидравлическая система:

- впускной клапан подачи;
- гидравлический блок.

Гидравлический блок:

- электронный блок;
- шкаф управления;
- блок питания.


Подробнее
