Работа машины основана на использовании непрерывного перемещения тары между технологическими зонами.
Во время перемещения тары в зонах осуществляются соответствующие операции.

Машина фасовочная c функцией поддержания массы НЕТТО

КОНТУР ФМ963

Машина фасовочная КОНТУР ФМ963

предназначена для фасовки жидких компонентов в жестяные банки типа Dingley.


Автоматическое взвешивание

дозы филе рыбы в конвейерном цикле

Автоматическая корректировка

пропорций жидких компонентов в рецепте в соответствии с набранной дозой филе рыбы в банке

Микропроцессорное управление

бесконтактные коммутационные элементы, отличающиеся повышенной надежностью и долговечностью


Производительность, банок/мин, не менее22
Тара жестебанка Dingley
Габаритные размеры банки (Dingley), ДxШxВ, мм111х81х21, 25
Емкость наполнения банки, мл115
Предельно допустимое отклонение массы НЕТТО в банке, %, не более± 1,5
Предельно допустимое отклонение дозы твердых компонентов (филе рыбы), %± 1,5
Предельно допустимое отклонение дозы жидких компонентов, %± 1,5
Величина задаваемой дозы по твердым компонентам (по филе рыбы), г, не менее83
Величина задаваемой дозы по жидким компонентам, г, не более45
Дискретность набора дозы твердых компонентов (филе рыбы), г1
Дискретность набора дозы жидких компонентов, г1
Количество рецептов в памятидо 89
Давление в пневмосистеме, бар 6
Расход воздуха, н.л./мин30
Параметры питающей сети220 В, 50 Гц
Потребляемая мощность, кВт, не более1
Габаритные размеры, ДxШxВ, мм2170х900х1900
Масса машины, кг260

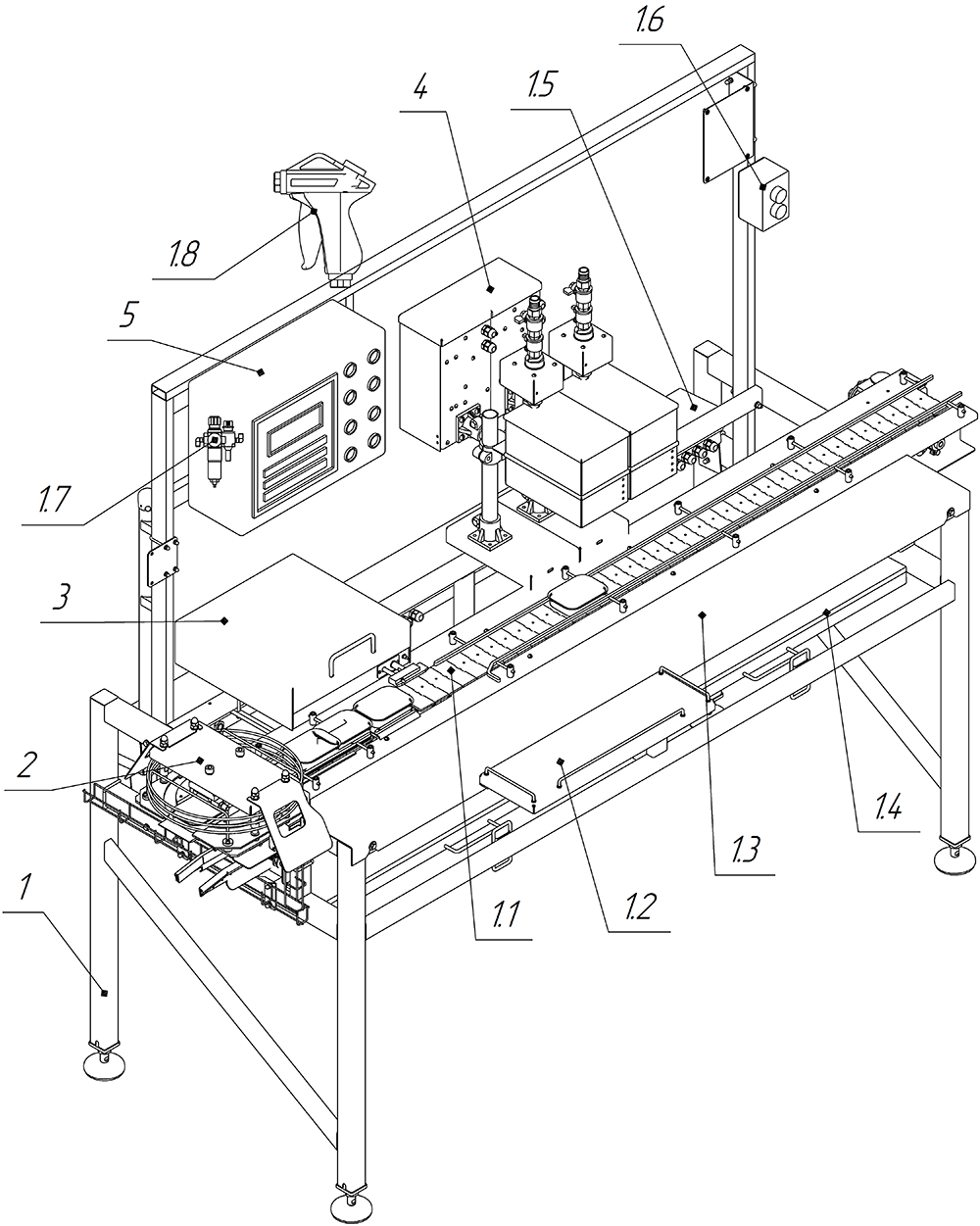

1. Стол с конвейером, на нем установлены:

 1.1 Конвейер двухступенчатый с весовым постом.

 1.2 Прикладной столик;

 1.3 Настил;

 1.4 Лотки аварийного слива;

 1.5 Кабель-канал

 1.6 Пост внешнего управления;

 1.7 Блок подготовки воздуха;

 1.8 Пистолет обдувной

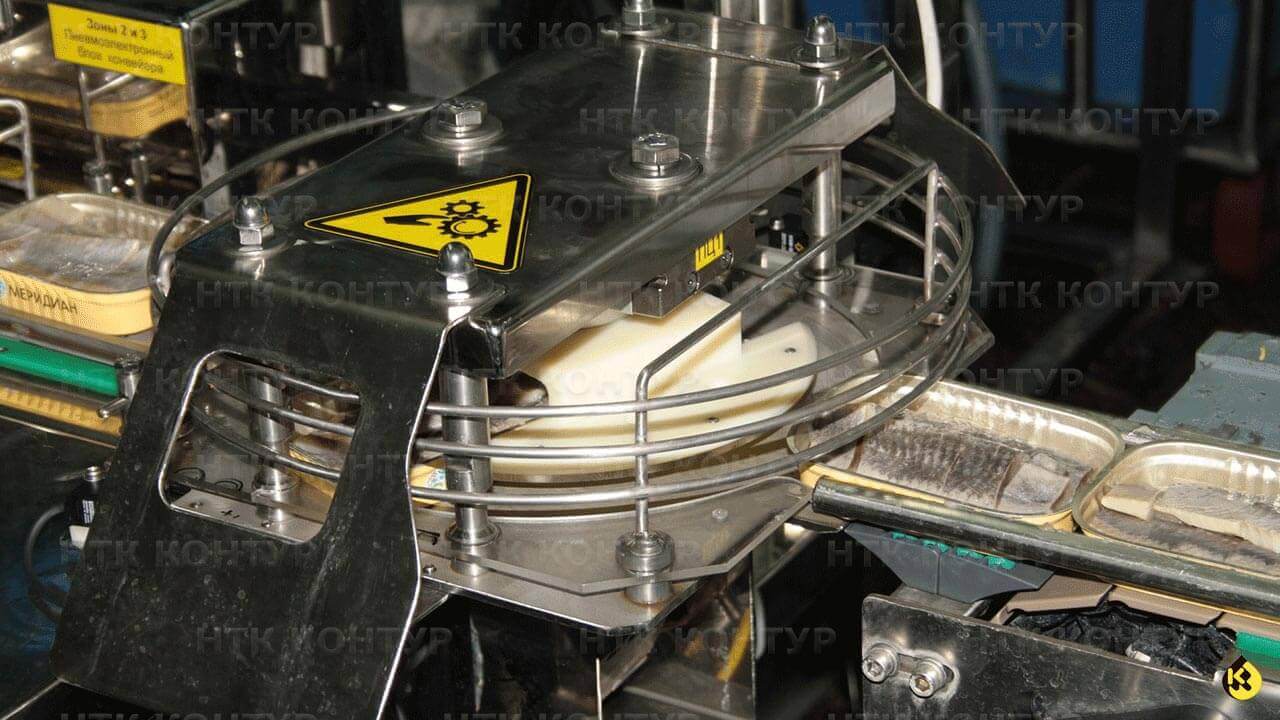

2. Делитель входного потока тары.

3. Пневмоэлектронный блок, в него входят:

 3.1 Пневматическое и электронное оборудование машины;

 3.2 Выталкиватель-отбраковщик;

 3.3 Оптический датчик наличия банки;

4. Дозатор жидких компонентов Х-54:

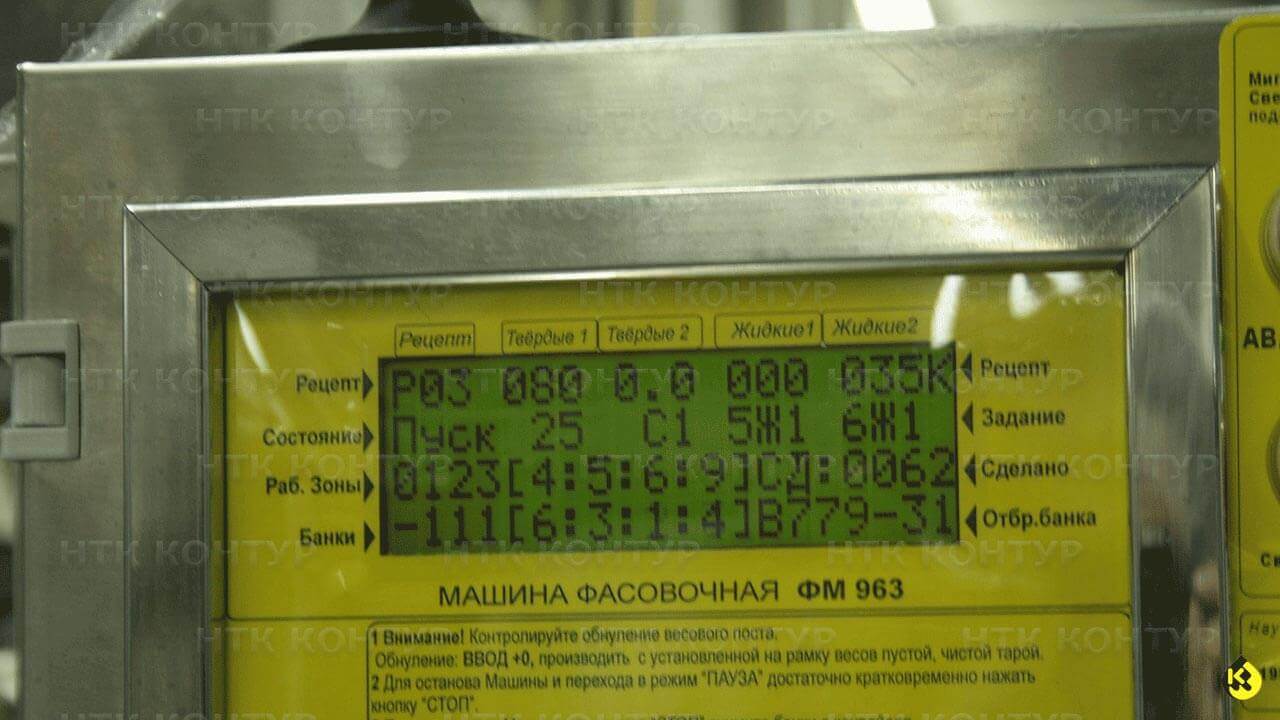

5. Шкаф управления Х-32/963.

← как увеличить изображение

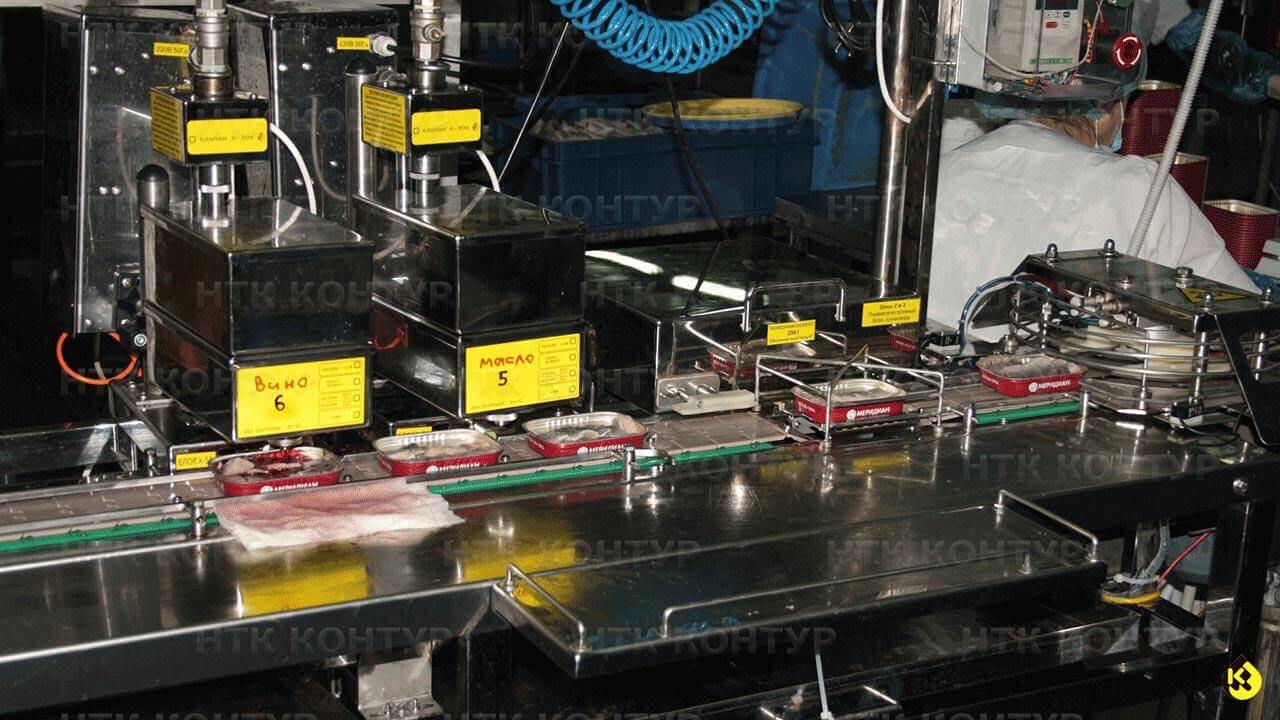

Использование
