Пневмотранспортер Х330

Пневмотранспортер

КОНТУР Х330

предназначен для механического перемещения аэрозолей сыпучих компонентов в потоке транспортирующего воздуха.

Устройства загрузки, воздуходувные машины, соединительные элементы поставляются партнёрами, а устройства разгрузки, средства автоматизации и контроля разрабатываются и изготавливаются в АО «НТК КОНТУР».

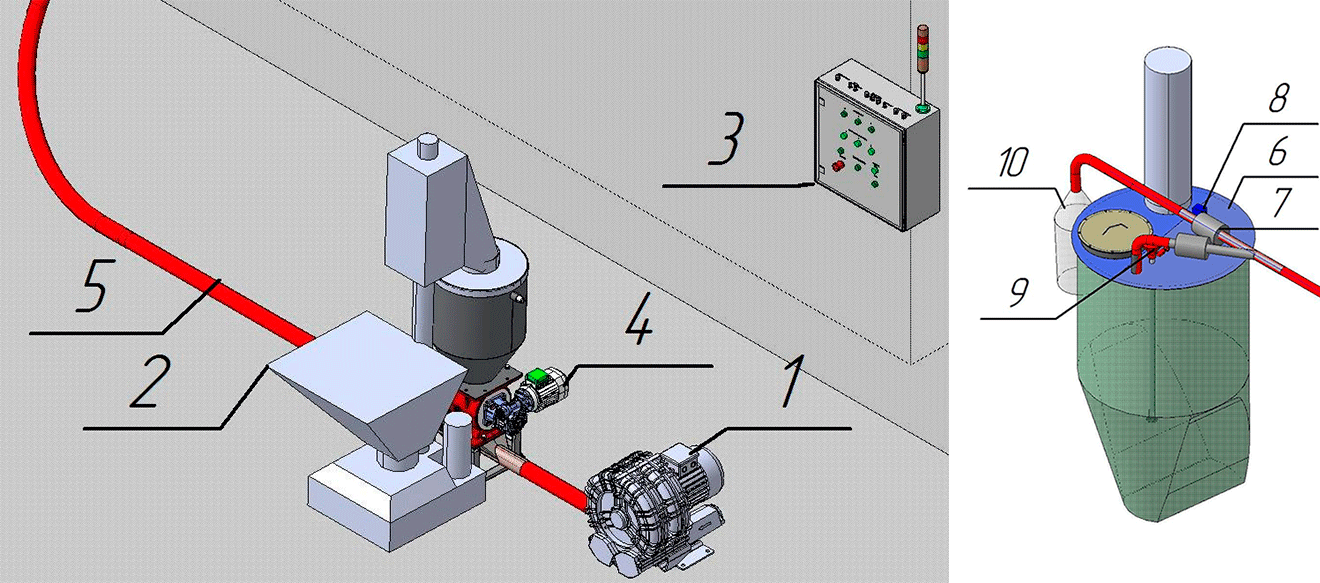

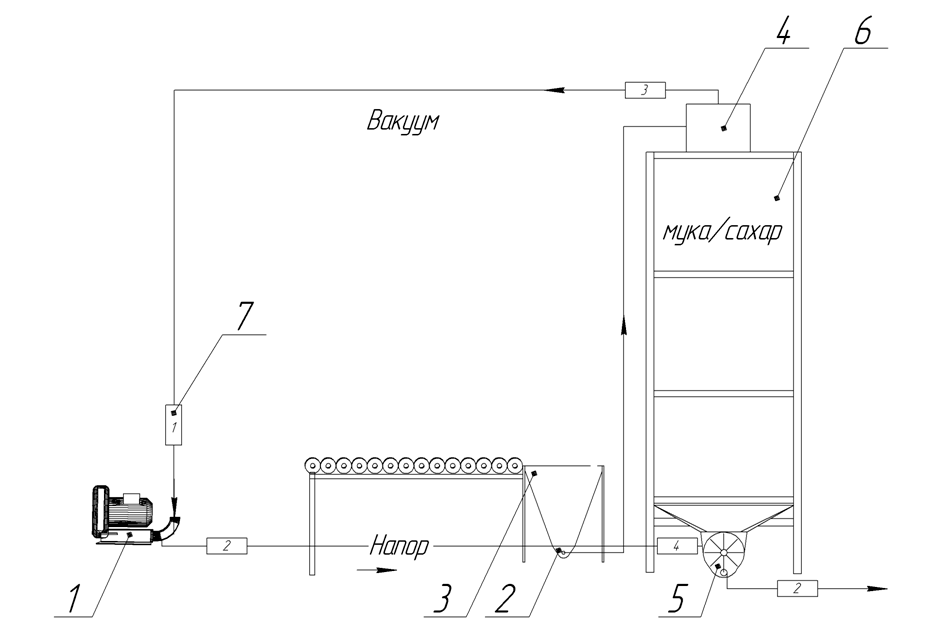

Схема пневмотранспортера

1. Вихревая воздуходувка BL-320-570

2. Просеиватель МПС141-1

3. Шкаф управления

4. Шлюзовой затвор.

5. Пневмомагистраль

6. Крышка бункера.

7. Разделитель потока.

8. Датчик уровня.

9. Пневмоимпульсное устройство ИСТА 3.

10. Фильтр продувки магистрали.


Общие характеристики пневмотранспортёра КОНТУР Х-330:
Технологическая производительность В/С, кг/час2000
Масса, не более, (без воздуходувки) кг200,0
Напряжение питающей сети380В ± 10% 50 Гц
Потребляемая мощность, кВт, не более12,0
Мощность электродвигателя роторного питателя, Вт750,0
Номинальные величины порций, кг10 - 100
Общие характеристики воздуходувки BL-320-570:
Производительность, м3/час3200
Избыточное давление, мБар570,0
Потребляемая мощность, кВт7,5
Уровень шума на выходе, дБ73
Вес, не более, кг77
Габаритные размеры, мм430х570х410

Изделие относится к классу оборудования с электрическим приводом.

Климатическое исполнение изделия – УХЛ-4 по ГОСТ 15150 - эксплуатация в помещениях с искусственно регулируемыми климатическими условиями, например, в закрытых отапливаемых или охлаждаемых и вентилируемых производственных помещениях при температуре окружающей среды от + 1 до + 35°С.

Электропитание от трехфазной сети переменного тока напряжением 380 В и частотой 50 Гц.


Принцип работы

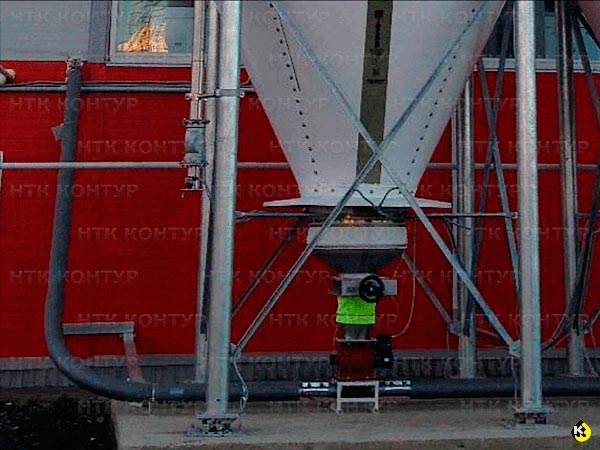

Принцип работы пневмотранспорта

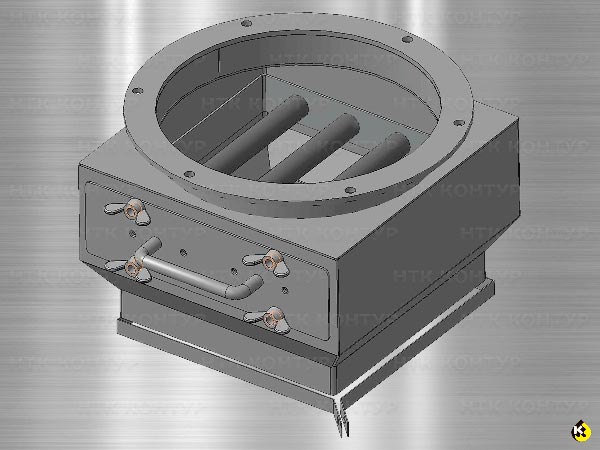

Продукт, подлежащий транспортировке, поступает в растариватель из мешков. Из растаривателя продукт поступает в просеиватель, где проходит отчистку от посторонних, в том числе ферромагнитных, примесей. Далее продукт через вакуумный приемник подаётся в вакуумный продуктопровод, по которой в виде аэрозоля поступает в производственный бункер, и далее, с помощью роторного питателя в напорный продуктопровод к потребителю.
