Дозатор сыпучих продуктов с микропроцессорным управлением является современным весовым измерительным комплексом с автоматической разгрузкой бункера и предназначен для порционного взвешивания муки, а также других легкосыпучих и рыхлых компонентов.

Дозатор сыпучих продуктов КОНТУР Х120

Дозатор сыпучих продуктов

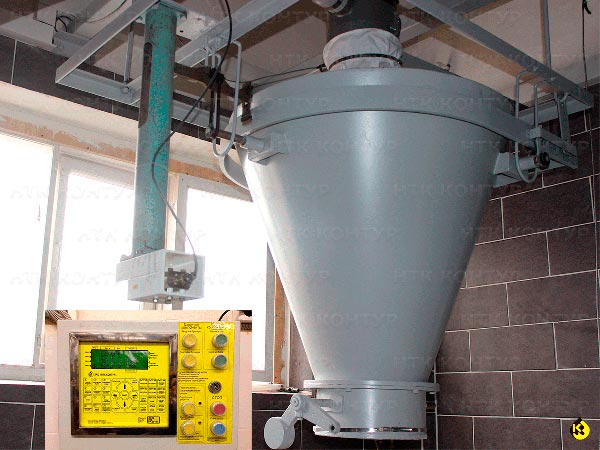

КОНТУР Х110

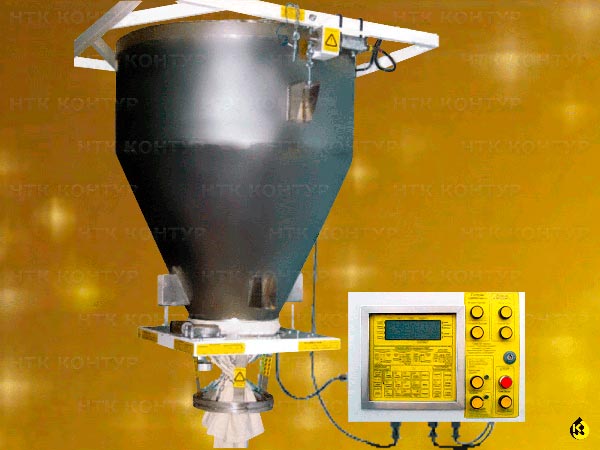

КОНТУР Х120

с бункером из нержавеющей стали и автоматическим приводом разгрузки.

Вместимость бункера — по заказу (30, 100, 120 и 200 кг по загрузке).

Дозатор имеет один, два, три или четыре канала дозирования сыпучих компонентов. Задание величины дозы каждого компонента осуществляется путём набора на цифровой клавиатуре шкафа управления необходимой величины порций и записи рецепта в энергонезависимую память контроллера.


Взвешивание и цифровой отсчет

муки посредством двух тензодатчиков. Высокая точность взвешивания: 100 – 200 г в диапазоне 20 – 100 кг.

Дозированный набор

одного сорта или последовательно двух, трех сортов муки. Автоматическое взвешивание четырех компонентов (четырех разных сортов)

Учет количества муки,

отпущенной через автомукомер посменно и посуточно, а также тотальный учет муки – с начала эксплуатации. Учет производится отдельно по сортам.

Электронное управление

приводом разгрузочного устройства. Управление скоростью разгрузки сыпучих продуктов.

Оперативное взвешивание в ручном режиме

с отсчетом текущей массы сыпучих продуктов на цифровом индикаторе.

Выдача аварийного сигнала

при перерывах загрузки сыпучих продуктов в дозатор. Выдача сигнала при снижении темпа подачи муки.

Отображение массы сыпучих продуктов

на цифровом индикаторе при загрузке и разгрузке.

Память рецептуры

до 90 сортов теста.

Аппаратный интерфейс

RS-485 для связи с АСУ завода.


Номинальные величины порций, кг10 - 100
Дискретность изменения величины веса, кг0,1
Предельно допустимое отклонение веса± (0,4 % + 0,1 кг)
Емкость бункера номинальная, кг 100 (0,24 м3)
Напряжение питающей сети с частотой 50 Гц, В198 - 242
Потребляемая мощность, кВт, не более0,1
Габаритные размеры (ВxШxГ) - Шкаф управления Х32/110, мм300 x 400 x 150
Габаритные размеры (ВxШxГ) - Бункер с рамой, мм1020 x 1000 x 1120
Габаритные размеры (ВxШxГ) в упаковке, мм1060 x 1110 x 1700
Масса в упаковке, кг, не более105

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ

Разбиение загрузок бункера

Для обеспечения более качественной “валки” муки в мукомере предусмотрена дополнительная опция.

Принцип разбиения

заключается в автоматическом делении дозы каждого сорта на 2 или 3 равные части, которые последовательно и циклически загружаются в бункер.

Сопряжение с локальной сетью

Ethernet предприятия (дополнительная опция).

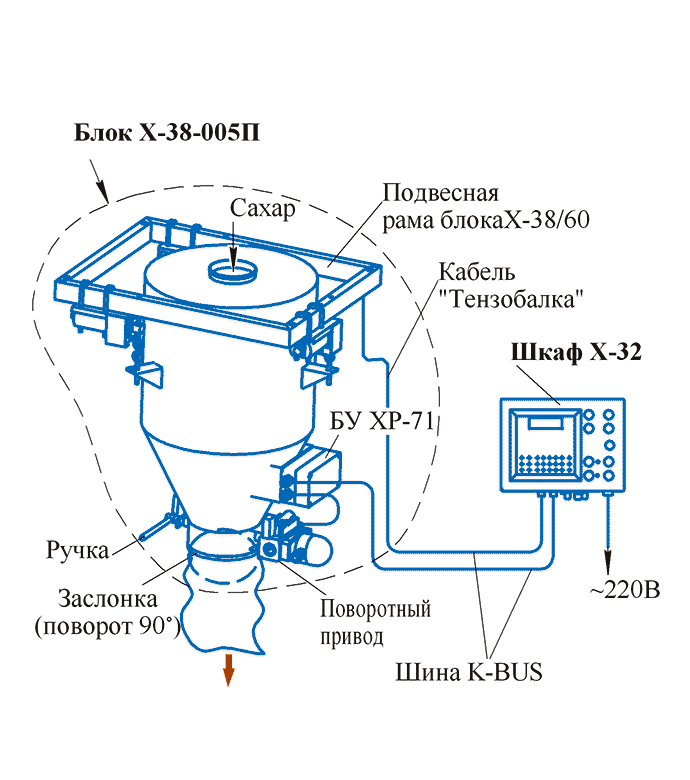

Устройство дозатора

Шкаф управления

обеспечивает цифровой отсчет муки при загрузке и разгрузке мукомера и управление приводом разгрузочного устройства.

Бункер из нержавеющей стали

блок Х-38, закрепленный на раме на 2-х или 3-х (по заказу) тензодатчиках.

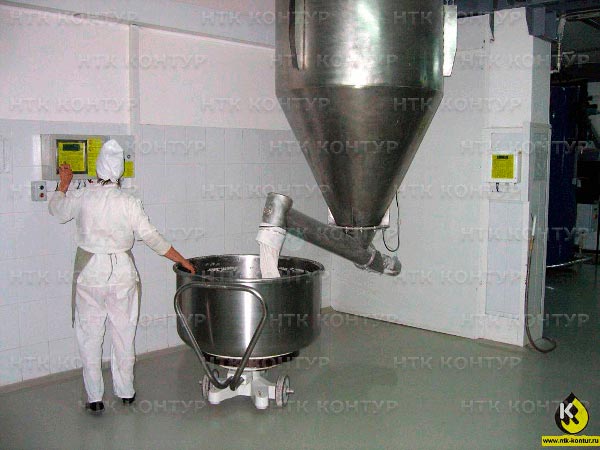

Разгрузка сыпучего продукта

из бункера в дежу производится по тканевому муководу.

← как увеличить изображение

Основное разгрузочное устройство

в виде поворотной цепной карусели, которая пережимает снаружи ссыпной тканевый рукав. Блок ХР-74.

В зависимости от угла поворота карусели

рукав пережимается полностью или частично - мука может ссыпаться относительно медленно, не пылясь.

При максимальном открытии

бункер 100 кг разгружается за 10...20 секунд.
