Установка может использоваться в режиме индивидуального полуавтоматического розлива или встраиваться в автоматические конвейерные линии.

Установка порционного розлива жидкостей КОНТУР В100-2М

Установка порционного розлива жидкостей

КОНТУР В100-2М

для 2-х канального розлива невязких и непенящихся жидкостей технического, медицинского, пищевого и бытового назначения.

Установка может применяться в пищевой, химической, медицинской, парфюмерной и других отраслях промышленности.

Разливаемые жидкости:

различные фармпрепараты и лекарственные средства,
растительные пищевые масла,
ликероводочная и спиртосодержащая продукция,
шампуни, жидкий ключ, тосол, пихтовое и облепиховое масла и др.


Дозированный розлив жидкости

по одному каналу или по двум независимым каналам (одновременно в две тары) с базовой скоростью слива по каждому из каналов – 100 мл/сек (по воде).

Принцип порционного розлива

по времени изобарического истечения жидкости через калиброванное отверстие при автоматическом поддержании ее уровня в накопительном бачке. Емкость бачка – 1 литр.

Цифровой набор величины порции

в граммах (миллилитрах)
или в секундах
и фиксация ее в памяти контроллера.

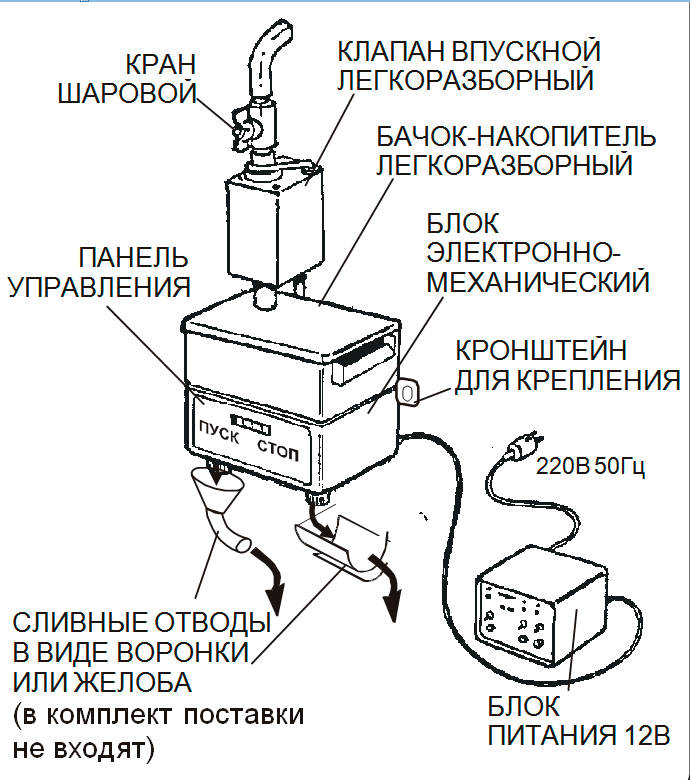

Установка крепится в любом месте на расстоянии не менее 30 см от стены.

Крепление производится за кронштейны, расположенные на задней панели корпуса. Элементы отвода потока жидкости в дежу или какое-либо другое место в комплект поставки не входят.

Питание осуществляется от однофазной сети переменного тока 220В 50Гц

через выносной блок питания с выходным постоянным не стабилизированным напряжением 12В 10А. Блок питания входит в комплект поставки и соединяется с установкой кабелем длиной 2м.

Безопасность

Установка не сертифицирована по взрывобезопасности, но электрооборудование выполнено с учетом требований на защиту вида 'Е'. В Установке отсутствуют нагревающиеся свыше 80°С и искрящие элементы (в признанном нормальном режиме работы).


Количеcтво каналов дозирования, шт2
Номинальные величины доз, г10-10 000
Производительность канала номинальная по воде, мл/сек100 ± (0,4% +0,1 кг)
Погрешность дозирования±0,5%±1 г
Давление в подающей магистрами, м.вод.ст. не более10
Потребляемая мощность, кВт, не более0,1
Габаритные размеры в рабочем состаяни без БП, мм550 х 220 х 300
Габаритные размеры в упаковке, мм200 х 400 х 400
Масса установки, кг17

Разработка и поставка различных клапанов

с учетом конкретных условий потребителя (вязкость, давление на входе, скорость розлива и т.д.).

Поставка по согласованию с заказчиком специальных устройств:

пульта внешнего управления – ПУСК-СТОП; сливных отводов различных конструкций и т.п.

Обеспечение автоматического периодического слива доз

с заданной от 1 до 2 сек. паузой между сливами.


Особенности дозатора

Способ задания величины порции

- цифровой набор дозы в граммах.

Управление установкой

от клавиш "ПУСК" и "СТОП" или от датчиков тары. Предусмотрена возможность внешнего управления

Плавная оперативная регулировка

под тару с различной высотой 180-450 мм (банки, бутылки, канистры и пр.)

← как увеличить изображение

Коррозионно-стойкая нержавеющая сталь

для деталей клапанов и корпуса, соприкасающиеся с дозируемой жидкостью

Клапаны легко разбираются

для санобработки без применения инструментов.

Питание установки 12В

В комплекте поставляется блок питания 220 В/12 В.


Использование

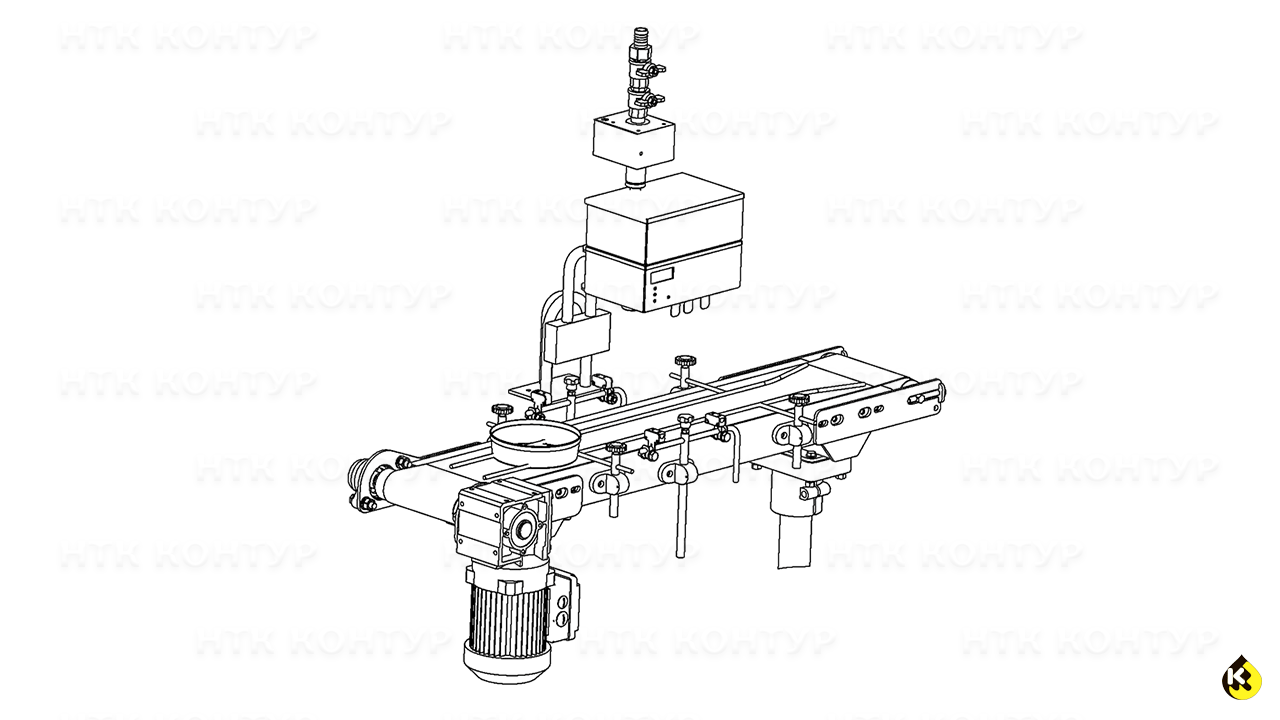

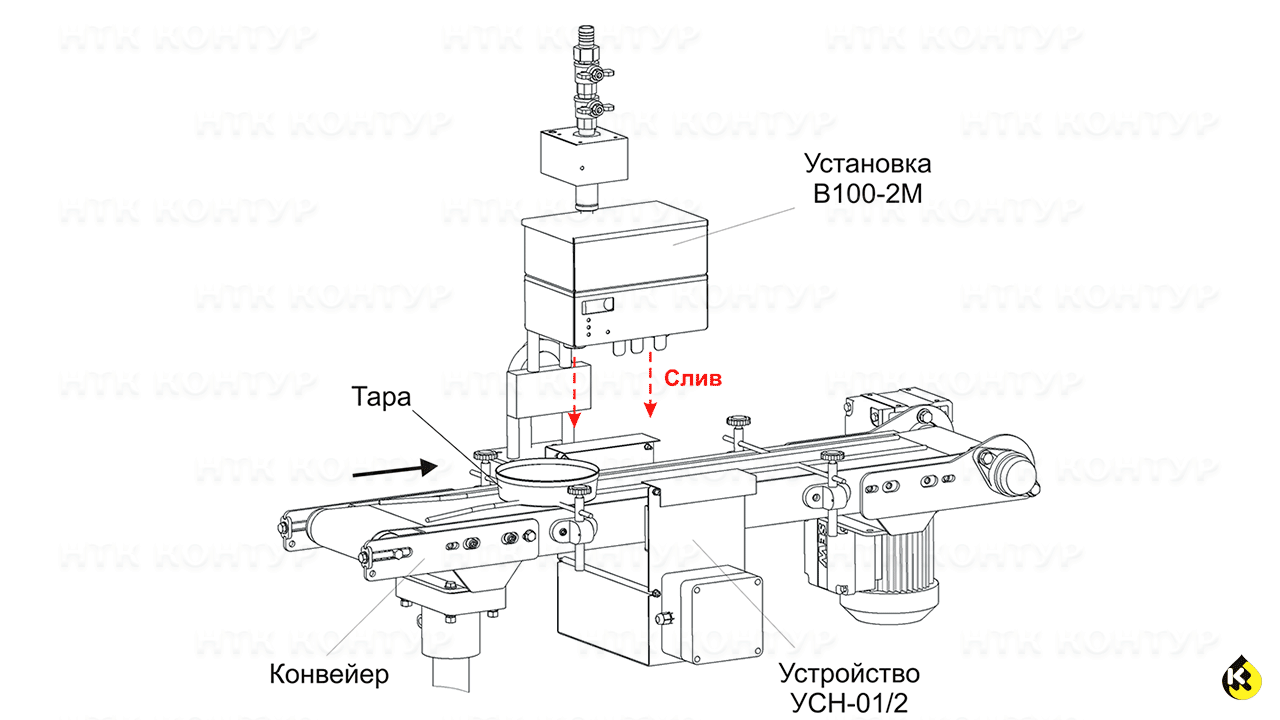

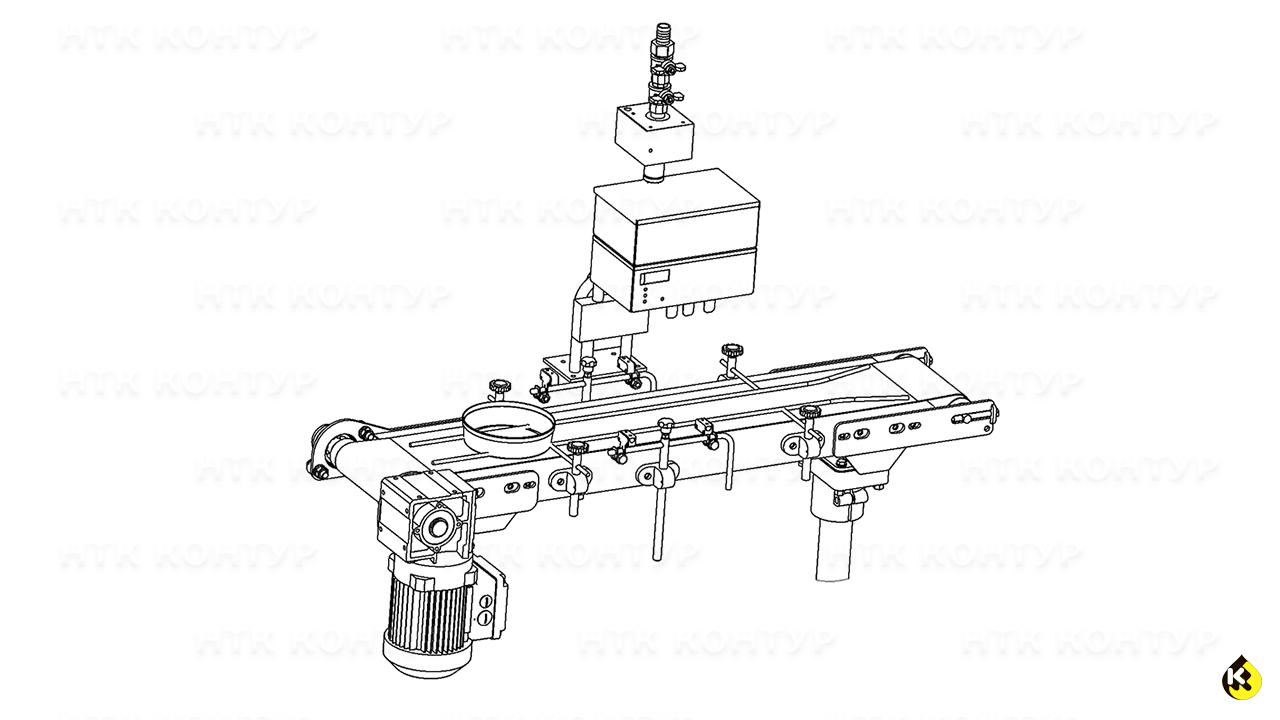

Устройство синхронизации «КОНТУР УСН – 01/2» является дополнительной опцией к установке порционного розлива В100-2M. Данная опция позволяет использовать В100-2М в автоматическом режиме для дозирования жидкости в тару, непрерывно движущуюся по конвейеру.

Автоматизация процесса дозирования позволяет значительно сократить расходы, увеличить производительность, а также уменьшить влияние на процесс человеческого фактора.
