Установка имеет 3 модификации.
Многофункциональный дозатор жидких продуктов Х450-ЭМР – универсальное устройство для дозирования таких электропроводных жидкостей как вода, молоко, сахарный раствор, жидкие дрожжи и т.п.
Установка Х450-СГВ предназначена для дозирования воды.
Х450-СЖК - дозатор жидких солевых растворов.

Установка дозирования
жидких компонентов

КОНТУР Х450

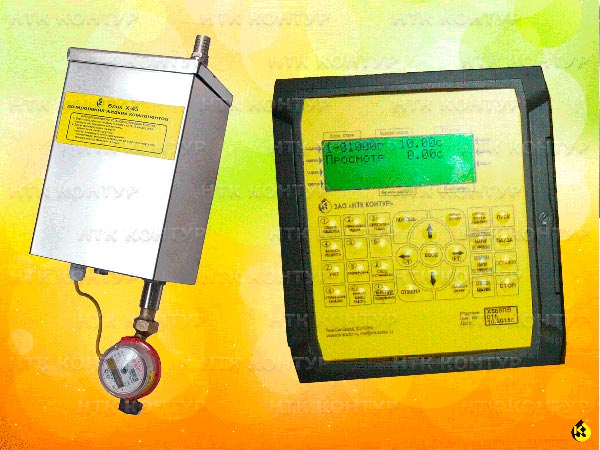

Установка дозирования жидких компонентов КОНТУР Х450

В модификации Х450-ЭМР/66П, Х450-СГВ/66П, Х450-СЖК/66П входит терминал дистанционного управления с обратной связью ХР-66П, позволяющий осуществлять ручное дистанционное управление Установкой.
Включение в комплект поставки аппаратно-программного WEB-сервера (базовый блок КОНТУР WEB01), позволяет подключить установку к локальной информационной сети предприятия (Ethernet) и дистанционно, с любого рабочего места подключённого к сети просматривать, записывать и корректировать дозы, текущую статистику учёта и контролировать время простоев.


Электрогидравлический блок

для управления потоком жидкости
обеспечивает мягкое выключение, исключающее появление гидравлических ударов.

Шаровые краны c электроприводами,

закрепленные внутри корпуса, осуществляют регулирование потоков холодной и горячей воды. Время закрывания и открывания крана (кранов) составляет ≈0,5 сек.

Модульная конструкция

позволяет заменить при необходимости любой узел за несколько минут, используя стандартный инструмент.

Электромагнитный или крыльчатый расходомер

с импульсным выходом
Электромагнитный расходомер (ЭМР) используется для дозирования жидкостей с удельной проводимостью не меньше 5 х 10–6 См/м.
Крыльчатый расходомер типа СГВ-15 с электронным выходом или аналогичный предназначены только для работы с водой (t = 5…90°С).

Коррозийно-стойкая нержавеющая сталь или хромированная латунь

для всех детали гидравлического тракта. Корпуса электрогидравлического блока и пульта управления из нержавеющей стали.

Выдача аварийного сигнала

в ситуациях, связанных с отклонением от стандартного режима приготовления воды, в том числе при отклонении температуры воды свыше предельно допустимого значения.


Предельно допустимые давления в подводящих магистралях, кг/см20,2 min
6,0 max
Производительность (скорость слива по воде) л/мин, не менее:
• При Рmin12
• При Рmax60
Диапазоны дозирования жидкости, л1) 1,0 ± 99,9
2) 1 ± 500
Предельно допустимая относительная погрешность дозирования, %± 2,5
Диапазон рабочих температур воды на выходе Установки, °С(+5) ± (+60)
Напряжение питающей сети220В 50Гц, однофазная
Потребляемая мощность, Вт, не более100
Напряжение питания всех исполнительных элементов электрогидравлического блока, В12В
Габаритные размеры Установки, мм:
• Электрогидравлический блок Х-45-ЭМР660x240x160
• Электрогидравлический блок Х-45-СГВ (СЖК)440x240x160
• Пульт управления У-12250x250x100
Масса Установки, кг:
• Установка в упаковке Х450-ЭМР18
• Установка в упаковке Х450-СГВ (СЖК)16
• Электрогидравлический блок Х-45-ЭМР7
• Электрогидравлический блок Х-45-СГВ (СЖК)5
• Пульт управления У-126

Дополнительные возможности

Расходомеры

Комплектация различными типами расходомеров позволяет подавать однородный продукт с постоянной плотностью.

Учет продукции

Дозаторы жидких компонентов автоматически учитывают отпуск продукции в текущей/предыдущей смене и с начала эксплуатации.

Связь с АСУ завода

WEB-сервер позволяет подключить установку к локальной информационной сети предприятия.

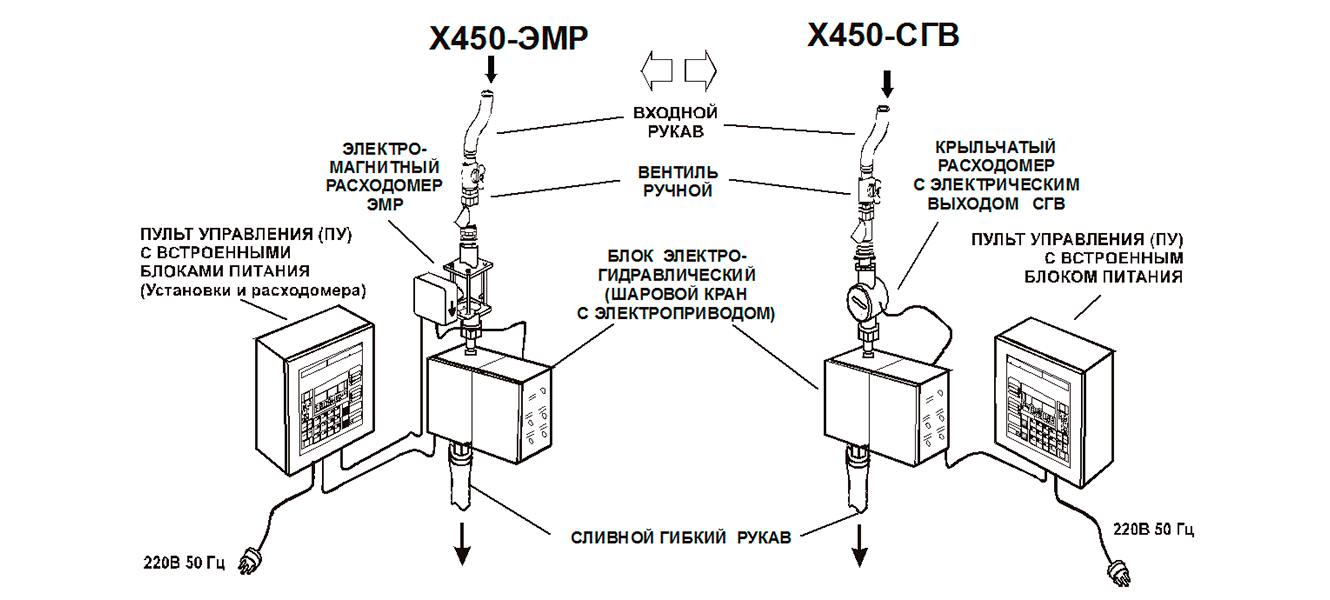

Устройство дозатора жидких компонентов
