Для производства массовых сортов хлеба оптимально подходят дозаторы для теста Х530/Х540.

Станции дозирования жидких компонентов для теста КОНТУР Х540

Станции дозирования жидких компонентов для теста

КОНТУР Х530
КОНТУР Х540

предназначены для эксплуатации в составе технологических линий непрерывного тестоведения на предприятиях хлебопекарной промышленности.

Станции Х530ПВ, Х540ПВ дополнительно обеспечивают приготовление воды заданной температуры.
Станции Х530 (Х530ПВ) имеют 3 канала дозирования и предназначены для порционного дозирования дрожжей жидких и воды при приготовлении опары.
Станции Х540 (Х540ПВ) имеют 6 каналов дозирования и предназначены для порционного дозирования вкусовых добавок и воды при приготовлении теста.

Конструкция этого оборудования может включать в свой состав от трех до шести каналов объемного дозирования жидких продуктов, включая и воду. Под заказ возможно комплектование этих устройств узлами подготовки воды с определенной температурой.


Управление станцией осуществляется специализированным высокопроизводительным контроллером.

До 99 сортов

Оперативный ввод с цифровой клавиатуры и энергонезависимое хранение в памяти рецептуры сортов продукции (опары, теста).

Масса компонентов в граммах за один слив

Корректировка параметров слива в их естественном технологическом представлении.

Диагностика и сигнализация

развитая система диагностики и сигнализация аварийных ситуаций, тестирования датчиков и исполнительных механизмов.

Выносной пульт управления

Управление работой станции с выносного пульта управления, синхронная работа (включение-выключение) с тестомесильной машиной.

Адаптация к условиям

Адаптация станции к конкретным технологическим и производственным условиям.

Заданная температура воды

Режим автоматического поддержания заданной температуры воды.


ПОКАЗАТЕЛИ НАЗНАЧЕНИЯ

Количество сливов в минуту (при непрерывном тестоведении)4 (2,3,6)
Величина дозы, кг (при периодическом тестоведении)0,1-100,0
Производительность базового канала по воде / макс. значение, л/с0,100 / 0,200
Дискретность установки дозы, гр.1,0
Предельно допустимая основная погрешность дозирования одного слива • для воды±1% ±1гр
• другие компоненты±2% ±1гр
Количество рецептов сортов в памяти, не менее90
Время смены рецепта, мин, не более1
Диапазон изменения температуры воды (для Х530 ПВ, Х540 ПВ), °С(+5) - (+60)
Точность поддержания температуры воды, °С, не хуже±2
Время выхода на режим регулирования заданной температуры, сек2-5

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ СТАНЦИЙ

ХАРАКТЕРИСТИКА Х530; Х530ПВ Х540; Х540ПВ
Потребляемая мощность, Вт, не более 200 400
Габаритные размеры ШхВхГ, мм, не более
  - Электрогидравлического блока 500x550x300 1000x550x300
  - Пульта управления 250x250x100
  - Блока питания 220x520x100
Масса, кг, не более:
  - Электрогидравлического блока 20 40
  - Пульта управления 5
  - Блока питания 9

ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ

обеспечиваются при поставке блока сопряжения ХР-65

Дистанционное управление

работой Станции осуществляется с помощью выносного пульта управления, установленного в удобном месте. Для этого блок ХР-65 имеет два опторазвязанных входа для подключения к ним 2-х кнопок с нормально открытыми контактами и предназначенных для пуска и остановки Станции.

Управление от ТММтестомесильная машина

в режиме «Ведомая» дает возможность синхронного запуска и остановки Станции при пуске и остановке ТММтестомесильная машина. Пуск и стоп Станции производится соответственно замыканием и размыканием свободных контактов (например на пускателе привода ТММтестомесильная машина), которые подключаются к блоку ХР-65 Станции.

Принудительная остановка ТММтестомесильная машина

в случае аварийной остановки Станции, связанной как с ее отказом, так и при прекращении подачи продуктов в Станцию. Для этого кнопка «СТОП» пускателя привода ТММтестомесильная машина подключается последовательно с нормально закрытыми контактами реле блока ХР-65 Станции, разрывающимися в указанных случаях.

Вывод температуры теста

на выходе ТММтестомесильная машина на дисплей пульта Станции. Данная функция обеспечивается при установке на выходе ТММтестомесильная машина датчика температуры в комплекте с преобразователем сигнала датчика (например «ОВЕН»), выход которого подключается к блоку ХР-65.

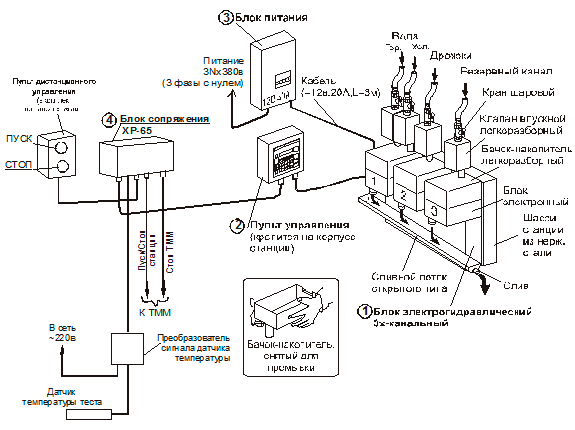

Состав станции

← как увеличить изображение

Блок электрогидравлический трехканальный

(для Х530, Х530ПВ) или шестиканальный (для Х540, Х540ПВ).

Пульт управления Х-18

крепится на шасси с левой или правой стороны по желанию оператора и подключается к шасси кабелем.

Блок питания

подключается 2-х жильным кабелем сечением до 10мм2 и длиной до 6м.

Модуль сопряжения ХР-65

(может быть встроен в пульт).



Подробнее

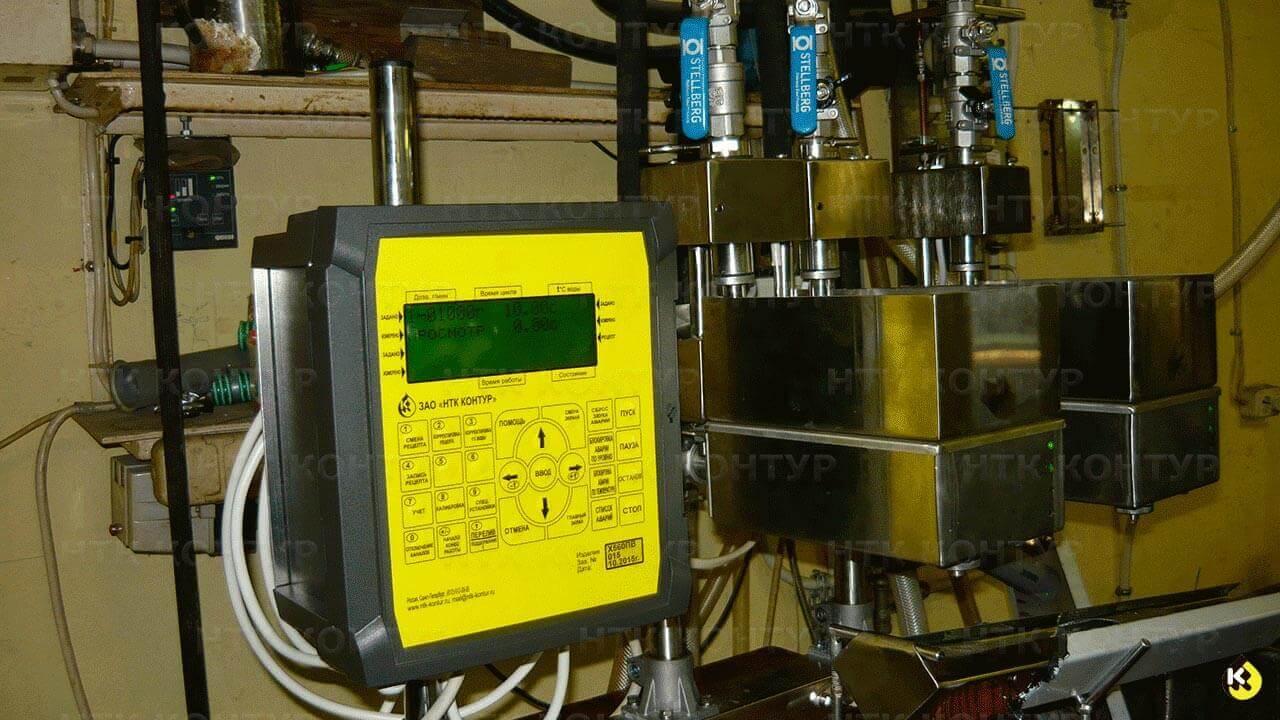

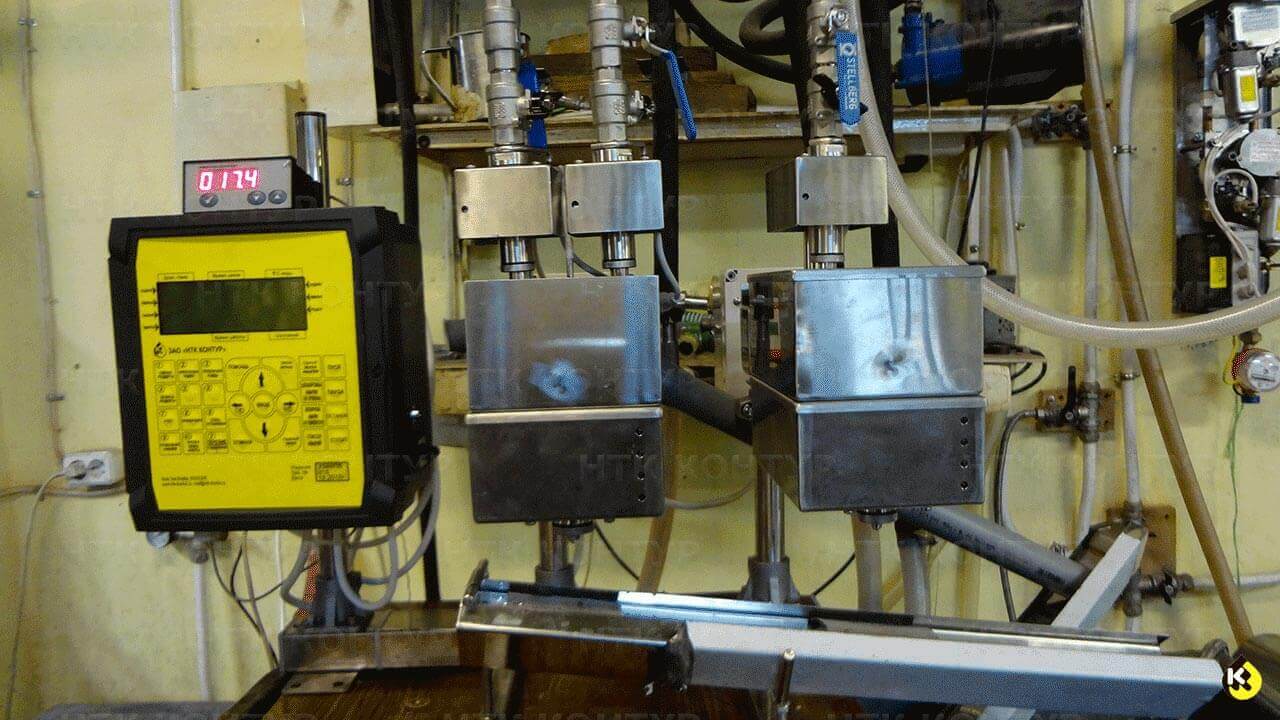

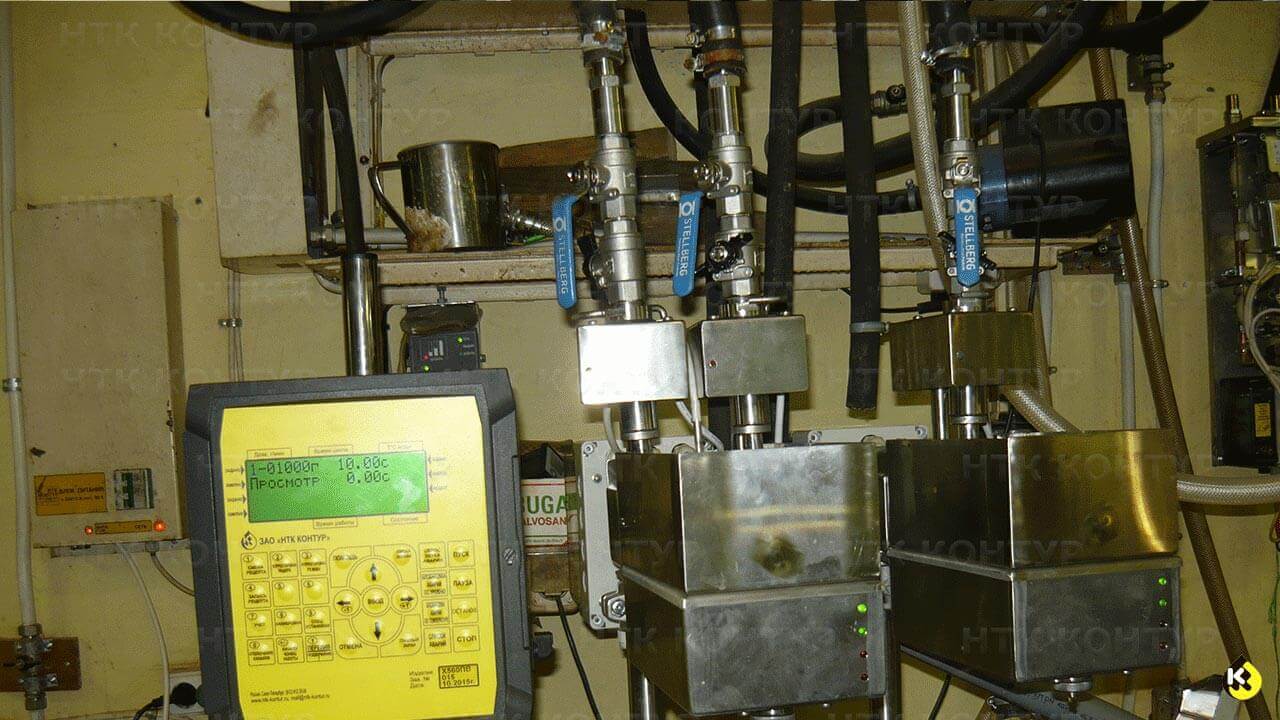

Использование


Скачать:

Брошюра

  • 3.3 Mb

РЭ

  • 1.5 Mb
