Компоненты, называемые структурированными дозировать значительно сложнее. Например, такие продукты как меланж, заварка, закваска, жидкие тестовые полуфабрикаты, из-за особенностей своих структурно-механических, физических и биохимических свойств, с одной стороны требуют бережного обращения, но с другой стороны обладая высокой вязкостью и сравнительно низкой текучестью, вынуждают применять насосы. Кроме того, такие продукты имеют выраженные структурные свойства и содержат значительное количество газовых включений, неравномерно распределенных в жидкой фазе (например, жидкой опары) и по этой причине обладают переменной вязкостью и плотностью. Что диктует необходимость применения весового способа дозирования.

Многоканальный дозатор вкусовых добавок к тесту КОНТУР Х130

Многоканальная станция весового дозирования жидких структурированных продуктов

КОНТУР Х560

непрерывно-циклического действия

предназначена для дозирования структурированных компонентов при приготовлении теста на хлебозаводах с технологией непрерывного тестоведения.


В основе работы Станции лежит принцип тензометрического взвешивания, набор и слив продукта осуществляется при помощи клапанов, управляемых пневматикой.

Управление работой Станции, в т. ч.: ввод рецепта, выбор режима подачи и автоматизации слива, а так же учета продукта, производится с помощью пульта управления У-12. Пульт снабжен плёночной, функциональной клавиатурой и двухцветным 4-х строчным алфавитно-цифровым дисплеем.

Станция относится к средствам автоматизации внутренних технологических процессов и не подлежит обязательному метрологическому надзору за средствами измерения и поверке.

В качестве опции предлагается установка второго канала долива, для повышения точности дозирования особо "капризных" продуктов.


Количество каналов дозирования, шт.1 или 2
Входное давление в подающих магистралях, кг/см2, min/max0,1/1,0
Геометрическая вместимость тензометрического бака, л6
Производительность каналов по воде (не более 4-х циклов), кг/мин,до 200
Полезная нагрузка в баке, не более, кг8
Число циклов-сливов в минуту, не более4
Рабочее давление сжатого воздуха, Атм, max/min6/4
Расход потребляемого сжатого воздуха до, л/цикл0,5
Напряжение питающей сети220 В/50 Гц
Потребляемая мощность, Вт, не более30
Напряжение питания логических электронных элементов, В24В
Габаритные размеры блока дозирования (без рамы), ШxВxГ, мм250x350x400
Габаритные размеры пульта управления, ШxВxГ, мм250x250x1200
Общая вес, кг, не более15

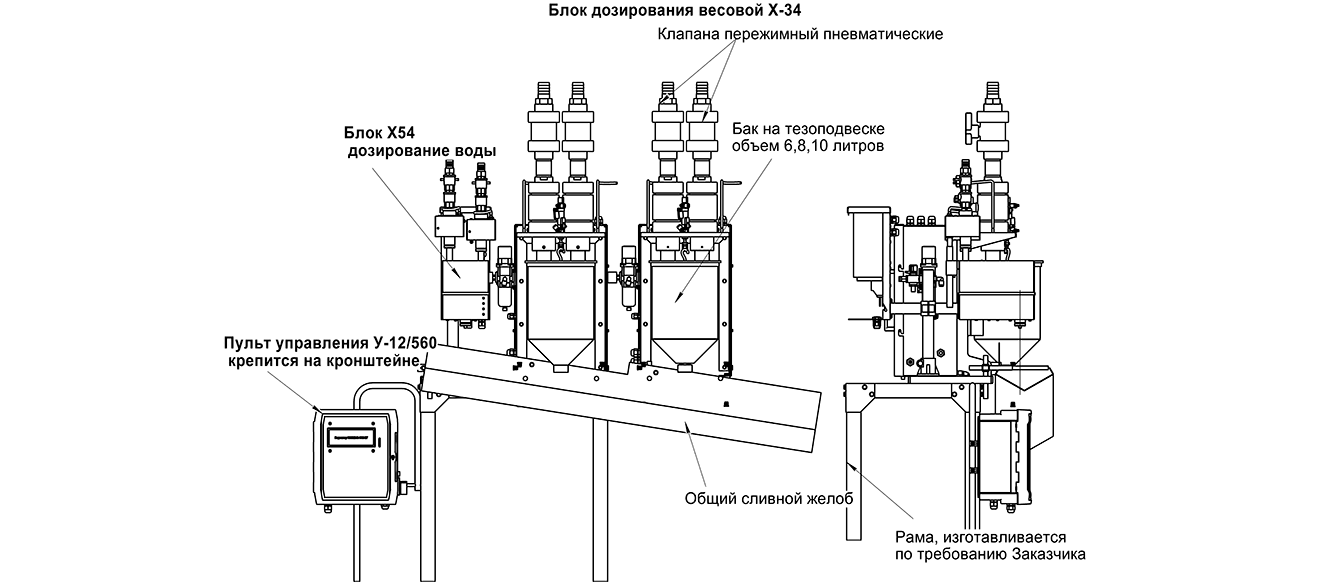

Состав станции

← как увеличить изображение

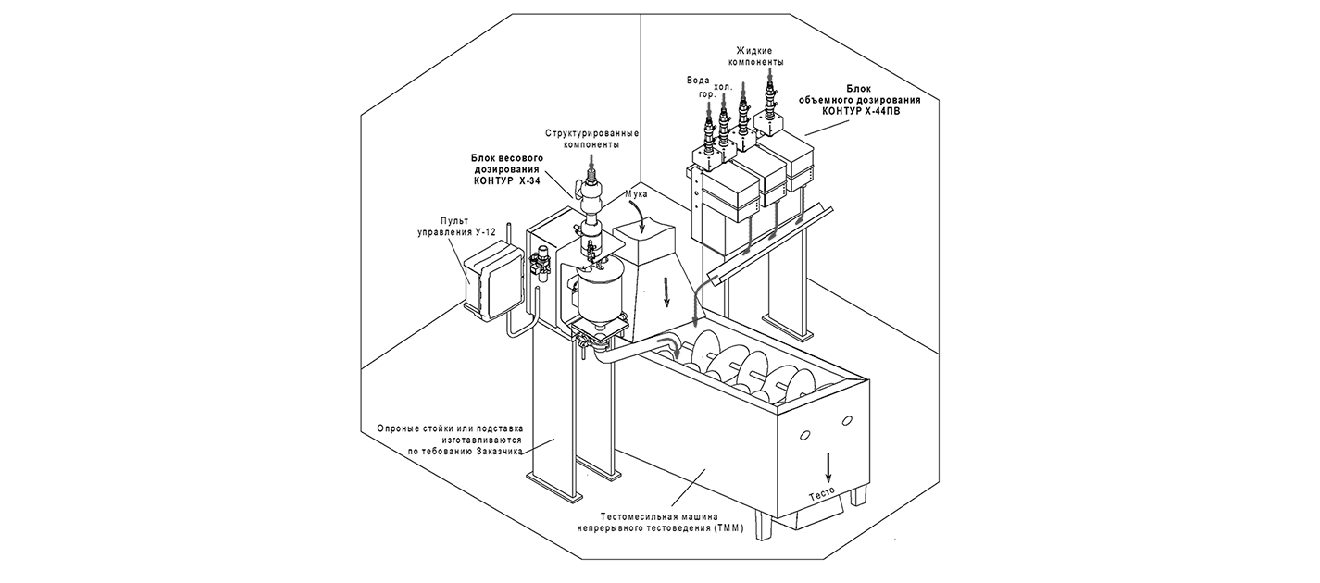

Пример использования станции

Станция КОНТУР Х560 имеет встроенные средства и интерфейсы синхронизации с ТММ.

Возможные применения Станции (режимы работы)

Непрерывное тестоприготовление, режим работы Станции непрерывно-циклический, обеспечивающий заданную среднюю минутную производительность.

Фасовка продуктов в тару с широким горлом (например: ведро емкость 5 литров), бак снимается, и дозирование происходит в тару, размещенную на весах. В данном случае Станция работает в режиме обычного единичного дозирования с выдачей однократной дозы, которая состоит из одного компонента при модификации Х560-1, из двух компонентов при модификации Х560-2.

Режимы работы Станции переключаются программно.


Модификации Х560

Х560-1 с 1-м каналом дозирования диаметром 1 дюйм (или по заказу 0,5 дюйма)

Х560-2 с 2-мя каналами дозирования, диаметры каналов 1 дюйм и 0,5 дюйма.

Станция Х560-2 используется в 2-х режимах:

одноканальная, с наливом 1'' и доливом 0,5''

двухканальная, один канал 1'' второй 0,5''
