Дозирование сыпучих компонентов в одном рецепте.
Раздельное дозирование компонентов, либо дозирование всех компонентов рецепта сразу.
Оперативное взвешивание в ручном режиме.

Многоканальный дозатор вкусовых добавок к тесту КОНТУР Х130

Многоканальный дозатор вкусовых добавок к тесту

КОНТУР Х130

предназначен для дозирования сыпучих вкусовых добавок в технологическом процессе пищевого производства по заданному рецепту.

Обеспечивает дозирование малых доз сыпучих компонентов. В основе работы Дозатора лежит принцип взвешивания в накопительном ковше. Дозатор имеет собственные расходные бункеры для производственного хранения дозируемых продуктов. Заполнение расходных бункеров может осуществляться вручную из мешков, а также с помощью спиральных, пневматических или вакуумных транспортёров, в т. ч. с помощью мобильных установок для растаривания. Для разгрузки продуктов накопительный ковш имеет откидывающееся дно.

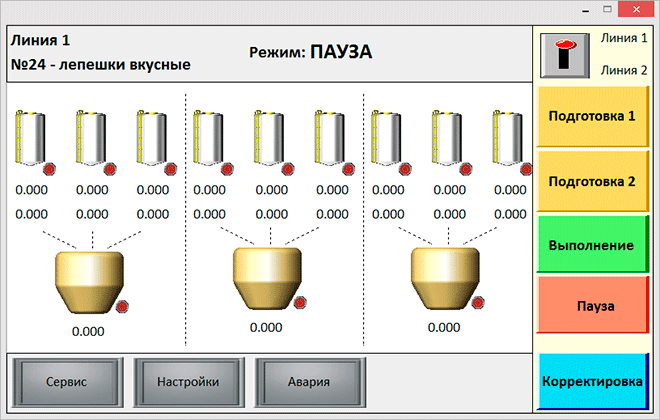

Графический индикатор

Графический интерфейс управления и редактирования параметров. Наглядное представление величин доз на графическом индикаторе во время процесса дозирования.

Графический индикатор

Управление рецептурой

Рецептура сортов продукции вводится с цифровой клавиатуры и хранится в энергонезависимой памяти.

Автоматизированный учёт

количества отпущенного через дозатор продукта в текущей смене и общее количество отдозированной продукции.

Высокая точность дозирования

допустимое отклонение дозы компонентов, ±(1%±20 г)

Коррозионно-стойкая нержавеющая сталь

или хромированной латунь для элементов, находящихся в непосредственном контакте с продуктами.

Удобная санобработка

Модульная, легко разборная конструкция элементов дозирующие каналов позволяет оперативно и качественно выполнять их промывку и санитарную обработку.

Выдача аварийного сигнала

при возникновении различных аварийных ситуаций.


Количество компонентов в рецептедо 16
Количество рецептов в памятидо 99
Время смены одного рецепта, мин, не более0,5
Диапазон задаваемых доз по сыпучим компонентам (через 1 г), не более гдо 6000
Объём тензометрического бункера, л15
Объём расходного бункера, л100
Предельно допустимое отклонение дозы компонентов, %, не хуже±(1%±20 г)
Количество продуктов в памяти, шт32
Средняя производительность (50 Гц) 1-го канала при плотности продукта 1,0 кг/дм3, кг/мин6,00
Напряжение питающей сети (3-х фазное)380В 50Гц
Габаритные размеры комплекса с пандусом (условно), ДхГхВ, мм3000х4500х2300
Общая масса всех блоков без установочного пандуса, кг, не более500

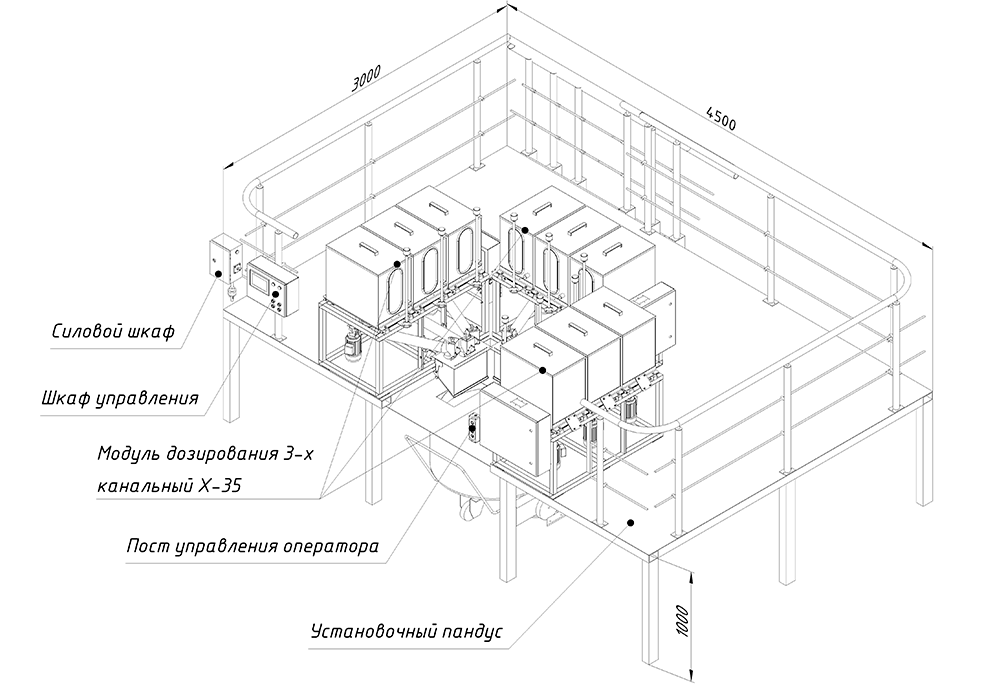

Рекомендуемая компоновка и основные габаритные размеры дозатора

Компоновка может быть изменена в соответствии особенностями эксплуатации и другим технологическим оборудованием линии на предприятии заказчика.

← как увеличить изображение

Силовой шкаф;

Шкаф управления;

Модуль 3-х канальный дозирования сыпучих компонентов Х-35 (3шт);

Пост управления оператора (с выносным пультом);

Пандус установочный (в основной комплект поставки не входит, разработка и поставка по отдельному договору);

Блок подготовки воздуха (монтаж блока рекомендуется в непосредственной близости от силового шкафа).

Принцип работы дозатора основан на последовательном тензометрическом взвешивании продуктов в трёхканальном модуле Х-35. Последовательность набора внутри модуля жесткая, начиная с канала №1. Всего модулей 3шт. Набор продуктов в модулях - параллельный. Разгрузка продуктов из весового бункера автоматическая.

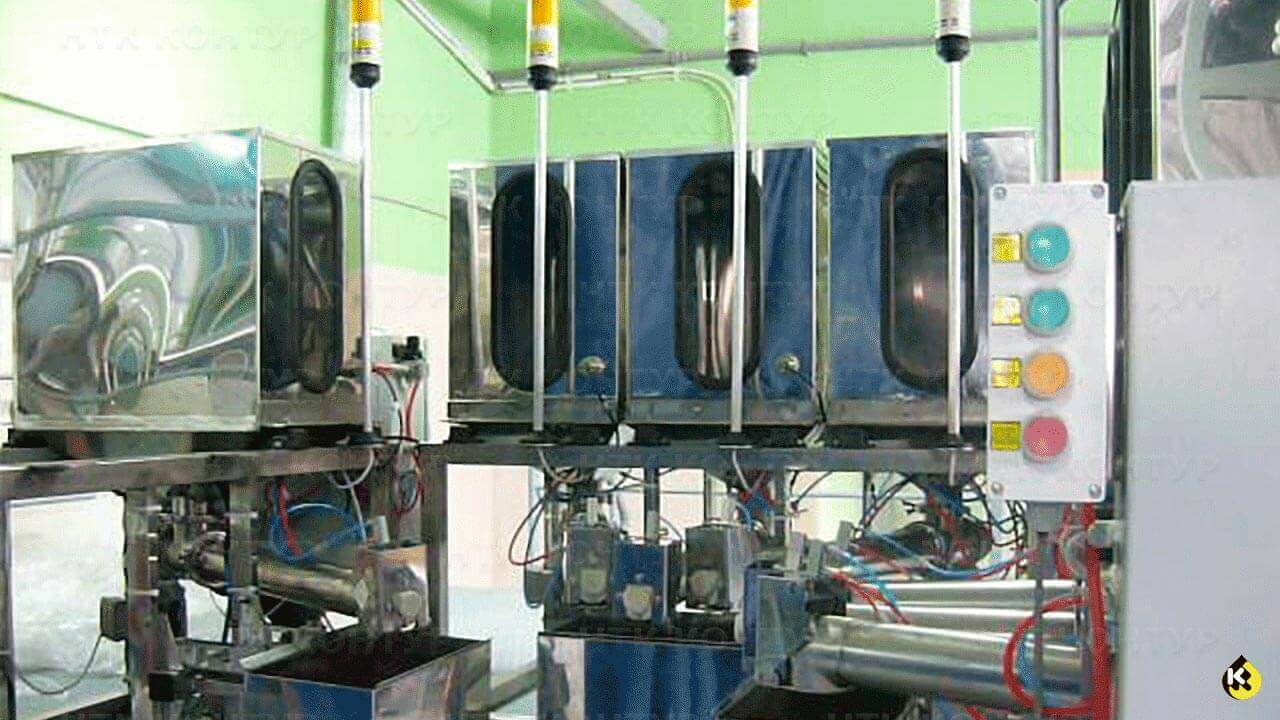

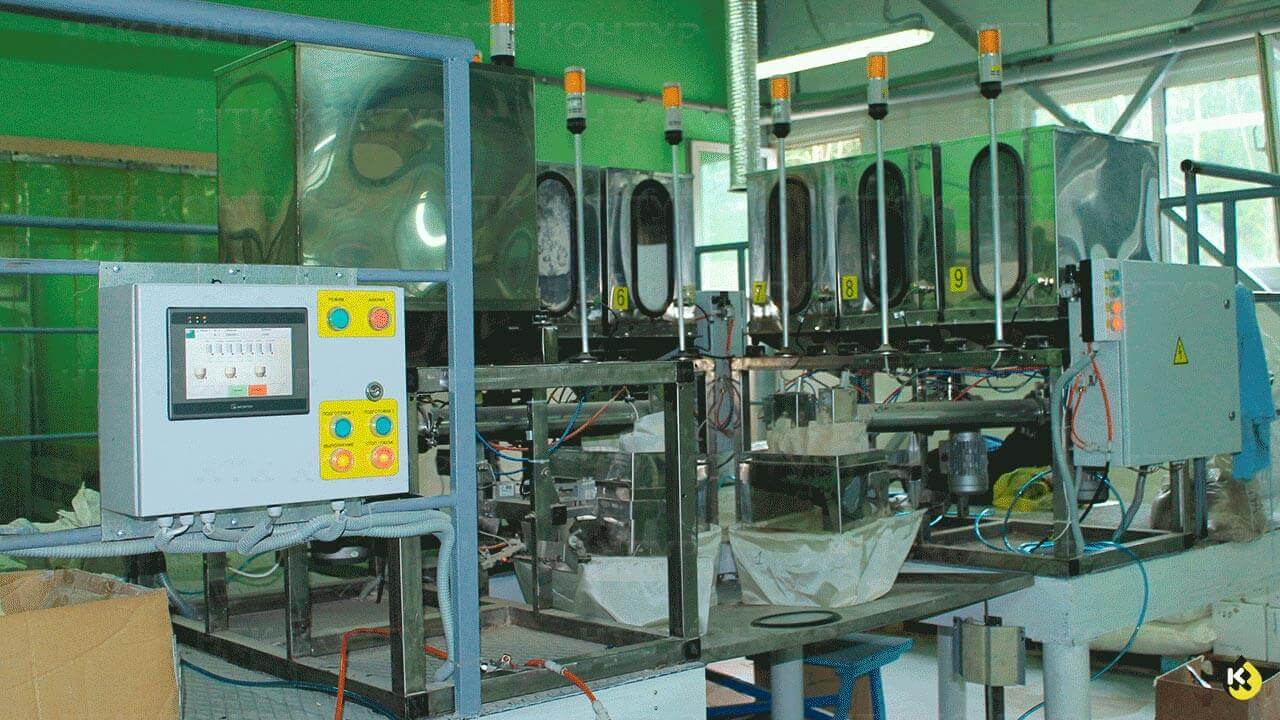

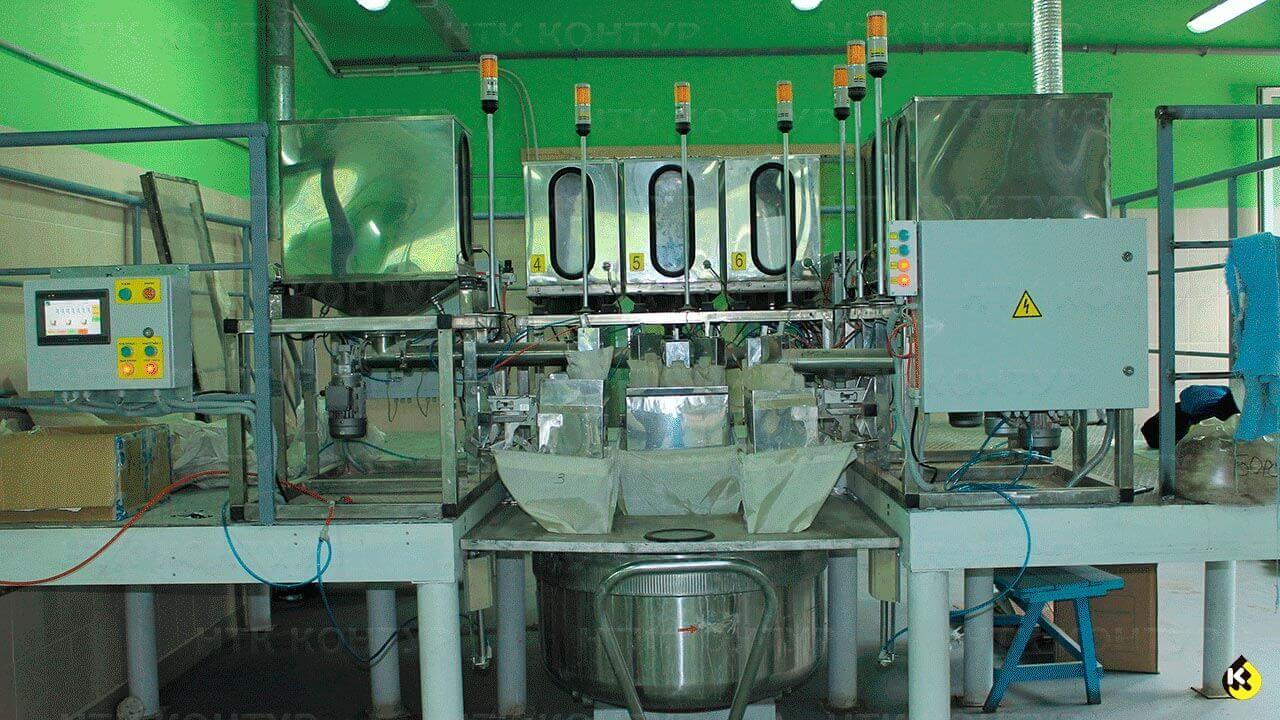

Использование
